Газовая сварка и наплавка




Источником тепла при газовой сварке является пламя, получаемое при сгорании горючих газов в технически чистом кислороде. В качестве горючих газов применяются ацетилен, природный газ, пропан-бутан, пары бензина и керосина и др. Из-за простоты выполнения сварки и получения высокой температуры пламени чаще всего используется ацетилено-кислородная сварка.

Газовая сварка и наплавка уступает электродуговой по следующим позициям.

    1. 1) Большая зона теплового влияния приводит к большим деформациям детали при сварке.
    2. 2) Расходы на газ выше, чем расходы на электроэнергию.
    3. 3) Трудность механизации и автоматизации.
    4. 4) Ниже по производительности, т.к. максимальная температура в зоне горения газа (ацетилена) — 3150 °С, а в зоне горения электрической дуги-6000 °С.
    5. 5) Взрывоопасность горючих газов и кислорода.

Несмотря на эти недостатки газовая сварка широко используется при ремонте машин, т.к. эффективна  при сварке тонколистового материала кабин, кузовов, баков и радиаторов, чугунных и алюминиевых деталей, при ремонте и монтаже трубопроводов. Достоинствами газовой сварки являются простота и высокая транспортабельность оборудования, возможность выполнения работ при отсутствии электросети, удобство регулирования процессом во время сварки. Немаловажной является возможность использования газового пламени для пайки и резки металлов.

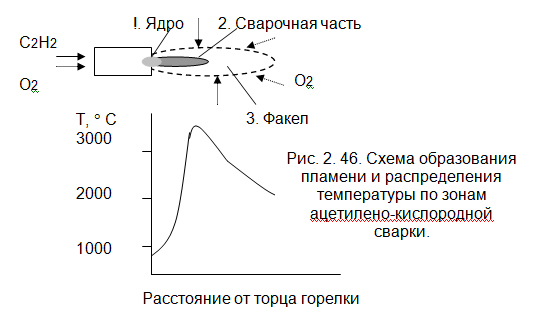

Ацетилено-кислородная сварка выполняется (рис. 2.46) при сгорании ацетилена в кислороде, подаваемом из кислородного баллона, и в кислороде, имеющемся в воздухе.

В 1-ой зоне, в так называемом ядре, смесь подогревается до воспламенения и происходит частичный распад молекул ацетилена:

С2Н2  ®  С2 + Н2.

Во 2-ой зоне, называемой сварочной частью, происходит сгорание ацетилена в чистом кислороде, подаваемом из баллона:

С2 + Н2 + О2  ®   СО + Н2.

В 3-ей зоне, называемой факелом, догорает ацетилен в кислороде воздуха:

СО + Н2 + О2  ®  СО2 + Н2О.

В зависимости от подачи кислорода можно получить нормальное, окислительное и науглераживающее пламя. При нормальном пламени горючее сгорает полностью; для этого требуется соотношение кислорода с ацетиленом 2,5: 1, причем из баллона поступает 1,1…1,15 его часть, а остальной кислород -из воздуха. Окислительное пламя (избыток кислорода) используется для резки металлов и для сварки латунных деталей. Науглераживающее пламя (при избытке ацетилена в газовой смеси) применяется при сварке чугуна, алюминия и малоуглеродистых сталей.


Кислород получают (рис. 2.47) методом глубокого охлаждения воздуха до  температуры  -194,5 °С. При этой температуре кислород уже будет в жидком состоянии (температура сжижения его –183 °С), а азот будет еще в газообразном состоянии, т. к. температура сжижения у него еще ниже (-196 ° С).

Кислород хранится в баллонах (голубой или синий цвет окраски) при начальном давлении 15 МПа. Чаще всего используются 40 литровые, а при небольших объемах работ — 5-и и 10-и литровые баллоны. Перед работой на баллон ставят кислородный редуктор, с помощью которого устанавливается и автоматически во время работы поддерживается давление кислорода, подаваемого в газовую горелку (0.2….0,4 МПа) или кислородный резак  (1,2…1,4 МПа).

Масла и жиры в атмосфере кислорода могут самовзгораться,  поэтому при работе нужно соблюдать особую предосторожность: не допускать на рабочем месте грязных тряпок и замасленной ветоши, работать в не замасленных рукавицах.

Ацетилен C2H2 получают взаимодействием карбида кальция CaC2 с водой:

CaC2+ H2O   ®    C2H2 +Ca (OH)2.

Из 1 кг технически чистого карбида кальция получается 230…300 литров ацетилена.

Ацетиленовые генераторы выполняются по различным схемам:

1.»Карбид в воду»-карбид кальция из бункера в зависимости от давления ацетилена периодически поступает через питатель в воду. Эти генераторы наиболее производительны и наименее взрывоопасны.

2. «Вода на карбид» -в реторту с карбидом кальция подается вода в зависимости от давления ацетилена. Эти генераторы небольшой производительности, переносные, низкого давления.

3. «Погружением» и «вытеснением»- в зависимости от давления ацетилена в первом случае при превышении давления из воды поднимается корзина с карбидом кальция, а во втором –вода вытесняется от карбида кальция в соответствующий сосуд. Это тоже небольшой производительности и переносные генераторы.

4. Комбинированные схемы.

Для предохранения ацетиленовых генераторов от взрыва при обратном ударе пламени используются предохранительные водяные затворы.

По давлению ацетиленовые генераторы делятся на:

 -низкого давления         (0,001…0,01 МПа);

-среднего давления       (0,01…0,15 МПа);

-высокого давления         (  > 0,15 МПа).

Ацетилен в сжатом состоянии  (3,5 МПа) может храниться в 40, 10 и 5-и литровых баллонах (белый цвет окраски). Так как ацетилен взрыво- и пожароопасен, то необходимы специальные меры хранения его. Ацетилен очень хорошо растворяется в ацетоне (23:1) и в растворимом состоянии не взрывается при давлении до 1,6 МПа, а при наличии в баллоне пористой массы (активированный уголь, пемза,…) не взрываются при очень высоких давлениях (свыше 16 МПа). Очень эффективным является использование в баллонах литой пористой массы (ЛПМ). Кроме повышенной взрывоопасности 40-литровые баллоны с массой ЛПМ вбирают до 7,4 кг ацетилена, а с активированным углем –только 5 кг.

По принципу смешивания газов сварочные горелки могут быть: инжекторные и безынжекторные. В инжекторных горелках кислород под давлением 0,2…0,4 МПа через регулировочный вентиль подается в инжектор, через продольные пазы которого подсасывается ацетилен, расход которого также регулируется вентилем. У горелок имеется до 9 сменных наконечников, позволяющих сваривать металлические детали различной толщины. Чем больше номер наконечника, тем больше диаметр проходного сечения горелки и, следовательно, будет больше расход газа, поэтому можно сваривать детали большей толщины. В зависимости от толщины детали выбирается диапазон расхода газа (номер горелки), а в процессе сварки вращением ацетиленового вентиля горелки более точно подбирается оптимальная мощность горения, а вентилем подачи кислорода -необходимый вид пламени (нейтральное, окислительное или восстановительное). В безынжекторных горелках горючий газ и кислород подаются под одинаковым давлением (0,05…0,1 МПа) в смесительную камеру, выходят из мундштука и сгорают. Эти горелки менее универсальны, сложны в регулировании процесса и используются для сварки очень тонкого материала.

Технология газовой сварки.

Диаметр присадочной проволоки d выбирается в соответствии с толщиной свариваемого металла h:

d = h/2 +1,     мм.

Мощность горелки подбирается в зависимости от толщины h свариваемых деталей и теплопроводности k материала. Часовой расход ацетилена А находится по формуле:

А=k h,      л/ч,

где — h толщина детали в мм;


k- коэффициент удельного расхода ацетилена в литрах за времени сварки (час) на единицу толщины детали, л/ ч х мм  (k=100…120 л/ ч х мм -стальные детали; k= 110…140 л/ ч х мм -чугунные детали  ; k=60…100 л/ ч х мм -алюминиевые детали).

При увеличении толщины свариваемого металла надо обеспечить большую концентрацию тепловой энергии и, следовательно, больший угол наклона горелки (рис. 2. 48) к поверхности свариваемой детали.

По часовому расходу газа подбирается (табл 2.1) номер наконечника газовой горелки.

Табл 2.1).

Выбор наконечников газовой горелки.

Номер

горелки

Часовой расход

топлива, л/ч

Номер

горелки

Часовой расход

топлива, л/ч

0

1

2

3

4

20…65

50…125

120…240

230…400

400…700

5

6

7

8

9

660…1100

1700…2800

1700…2800

3100…5000

5000…8000

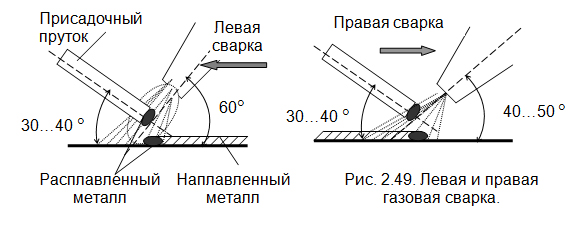

При h<3 мм используется левая (рис. 2.49) сварка (горелка движется справа налево Ü). Этот способ используется для тонколистового материала; обеспечивается хороший внешний вид сварного шва, т. к. пламя не препятствует наблюдать за зоной сварки.

При h>5 мм используется правая (рис. 2.49) сварка (горелка движется слева направо Þ  впереди присадочной проволоки). При этой сварке обеспечивается глубокое проплавление и высокая производительность, качественный шов из-за лучшей защиты расплавленного металла пламенем горючего газа и медленного остывания сварного шва, малая величина зоны термического влияния и меньшие деформации изделия .

Газопрессовая сварка – разновидность газовой сварки. Металл детали нагревают пламенем многосопловой горелки до перехода его в пластическое состояние (1200…1300 °С) и сваривают путем приложения удельной нагрузки 15…25 МПа. Таким образом, можно соединять трубы, рельсы и др.
